COB1.25面板產品參數及安裝指導
一、COB面板背部安裝示意圖：

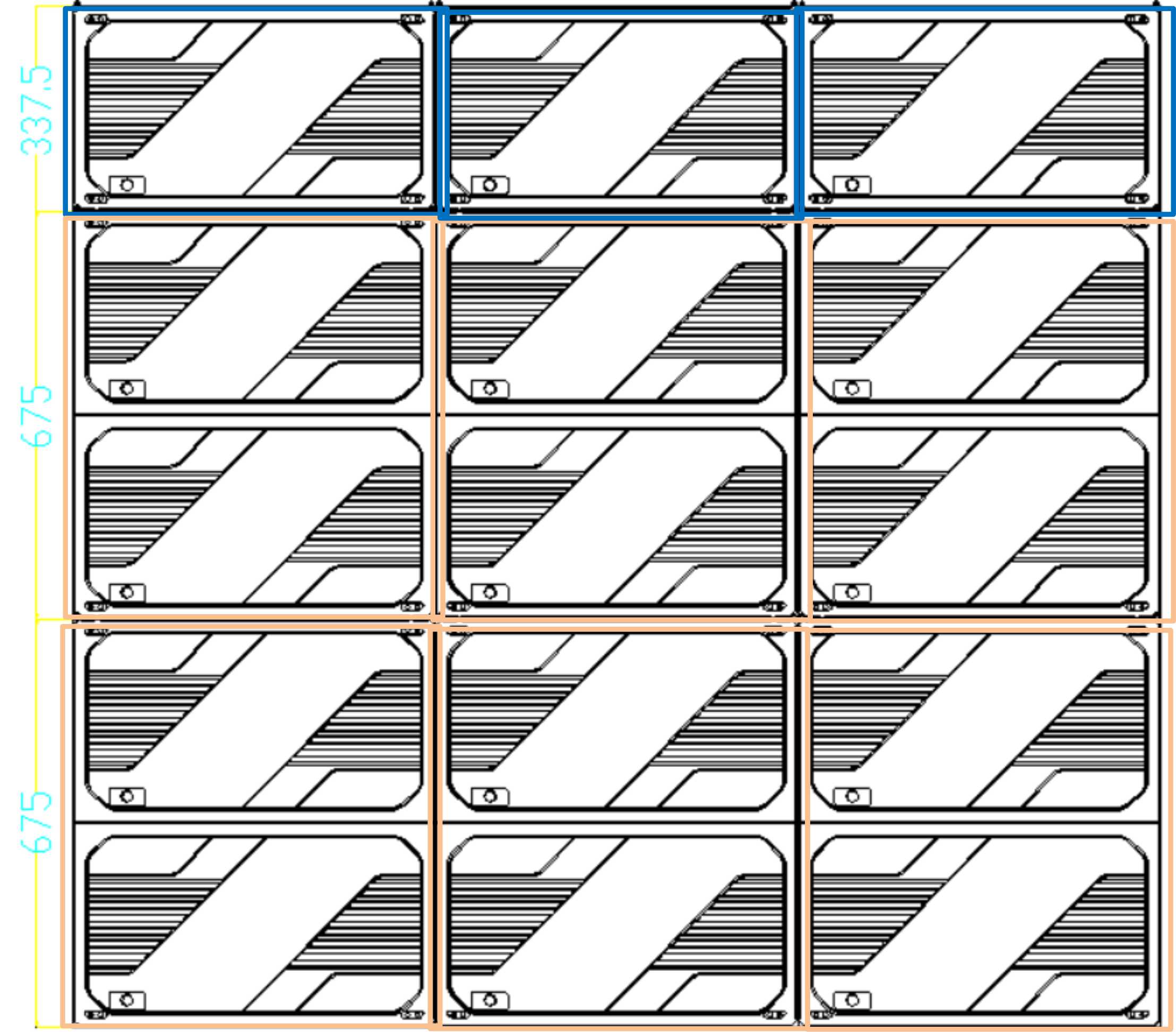

1. 單元高度數量為奇數，屏體可以混搭600x675mm的大箱600x337.5mm的常規箱體。

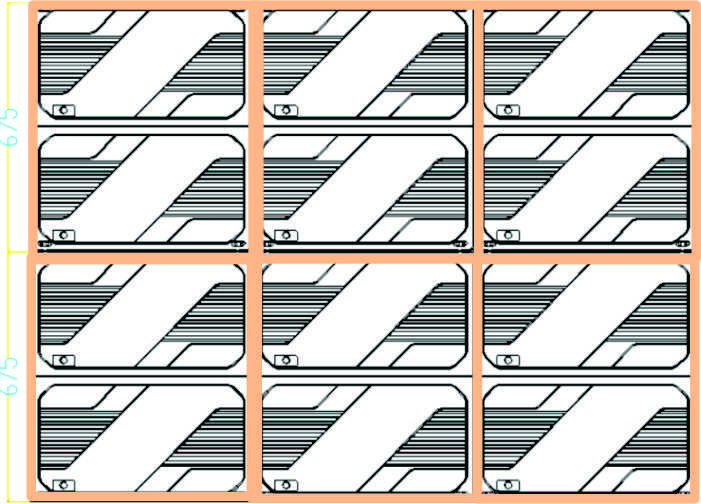

2. 單元高度數量為奇數，屏體用600x675mm的大箱。

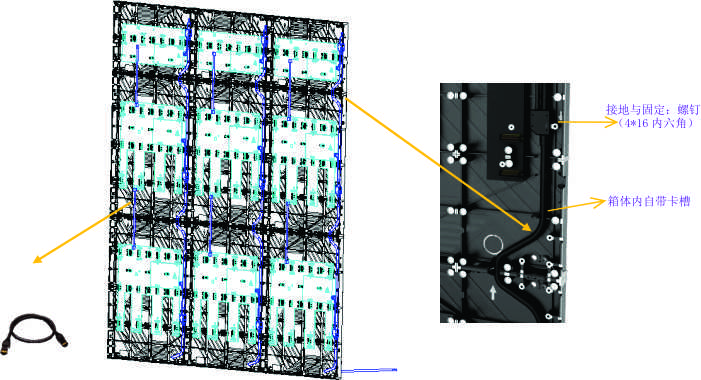

3. 背部接線示意圖：
網線 線材鏈接示意圖 一定長度線尾 一體成型電源線
先搭建整屏，再裝配箱體內部電源線，并預留在箱體外一定長度線尾，如上圖示意：主電源線需自行對接延長至配電設備處。

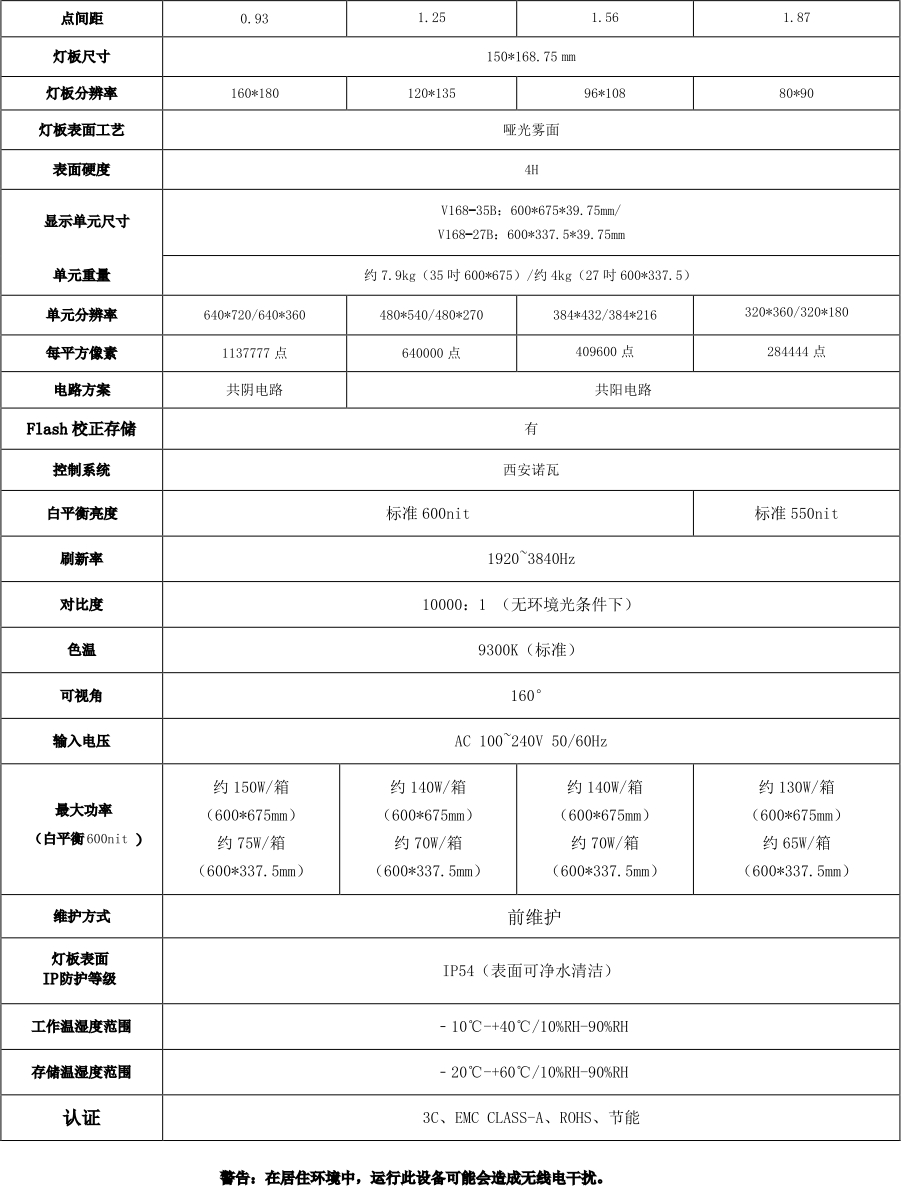

二、COB面板各間距參數表：

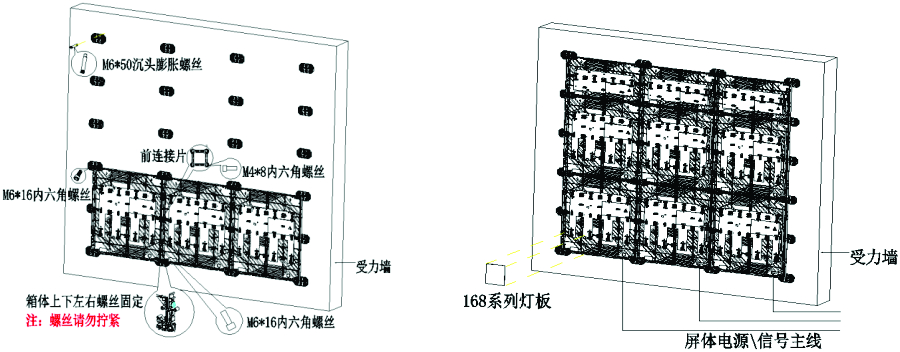

二、COB面板各間距參數表： 前安裝示意圖：
- 箱體固定：膨脹螺絲將連接片固定在受力墻上，再從前面用螺絲穿過后連接片固定箱體；
- 箱體拼接：先安裝軸位螺絲（勿擰緊），容納后安裝前連接片；
- 線材鏈接：擰緊所有螺絲，連接電源線和網線；
- 面板裝配：采用真空吸盤維護工具將面板裝配在箱體上。
